第一章:中央空调系统简介


一、按空调设备的设置情况分类:
(1)集中式空调系统:集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里,对空气进行集中处理,然后由送风系统将处理好的空气送至各个空调房间中去。
(2)半集中式空调系统:除有集中的空气处理室外,在各空调房间内还设有二次处理设备,对来自集中处理室的空气进一步补充处理。
(3)全分散式空调系统:把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组,直接放在空调房间内就地处理空气的一种局部空调方式。

二、按负担室内负荷所用的介质种类分类:
(1)全空气系统:空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。
(2)全水系统:空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。
(3)空气—水系统:空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。
4)制冷剂直接蒸发系统:这是一种制冷系统的蒸发器直接放在室内来吸收房间热、湿负荷的空调系统。



三、按服务对象不同分类:
舒适性空调和工艺性空调舒适性空调通常应用于家庭或公共场所;工艺性空调通常应用于工厂,实验室等对空气有特殊要求的场合。

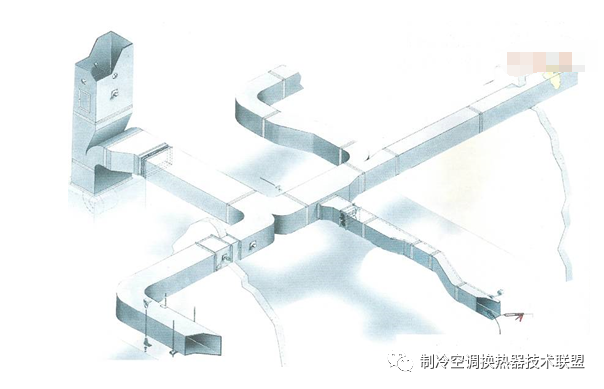

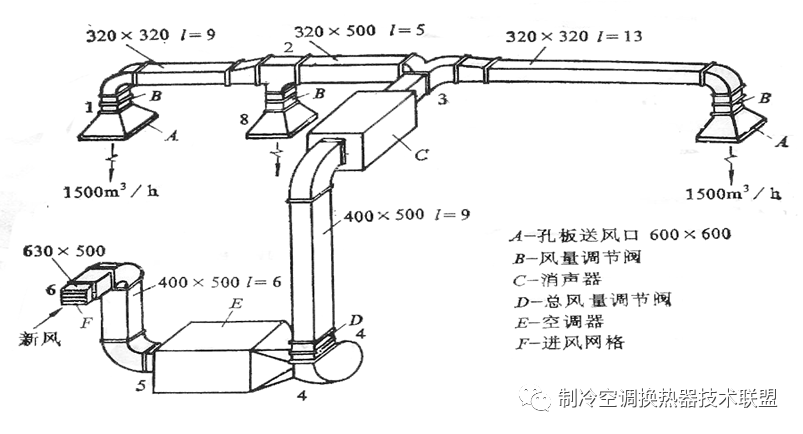

如图所示为全新风机组,属于集中式空调系统。其工作原理为:室外新鲜空气(图中新风)新风口(图中F-进风网格)进入空气处理室(图中E-空调器),经过过滤器清除掉空调中的灰尘,再经过表冷器、加热器等设备的处理,使空气达到设计要求的温度和湿度后,由送风机经风量控制系统(图中D-总风量调节阀)送入风管系统(图中标注尺寸的管道)送入消声装置(图中C-消声器)降低噪声后,经过各房间风量调节装置(图中B-风量调节阀),由出风口(图中A-孔板送风口)送到各空调房间,吸收了房间里的余热、余湿后,自回风口经风道排出室外。


第二章:中央空调风系统专业术语

一、风管




风管是采用金属、非金属薄板或其他材料制作而成,用于空气流通的管道。
(1)风管的材料

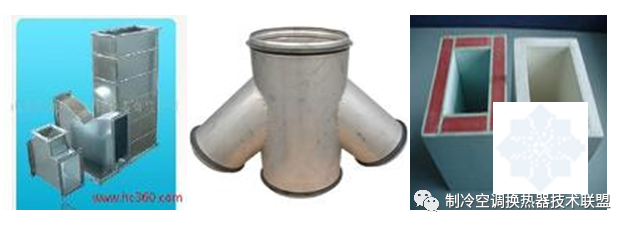

常用的有薄(镀锌)钢板、不锈钢板、塑料复合板、有机(无机)玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。

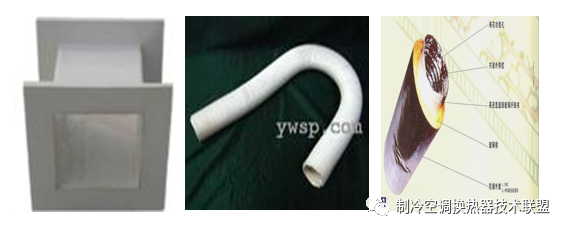

镀锌风管    圆形不锈钢四通 塑料复合风管


玻璃钢风管   塑料软管     金属软管

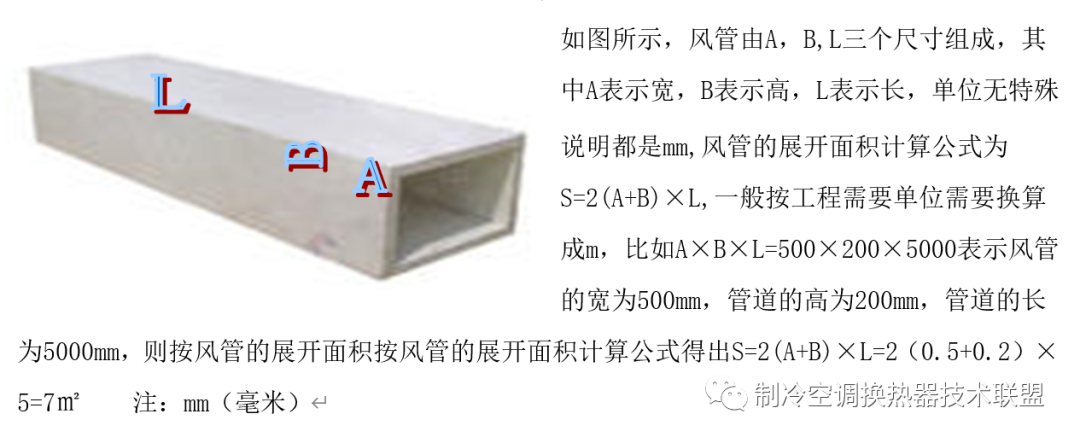

(2)风管的规格尺寸


(3)空调管道的保温
由于空调管道中输送的是经处理的高品质的空气,对其管道的保温要求很高,因此,需要对管道进行保温,常用的保温材料如下:


二、   风管配件和部件:
风管配件指风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。

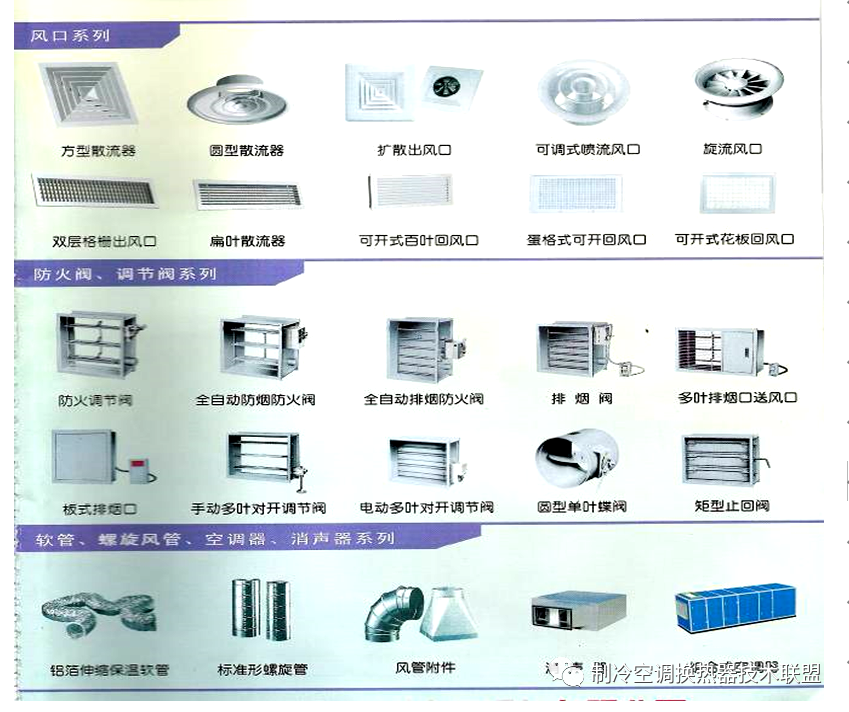

风管部件指通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。


三、空调系统末端设备及其零部件:
空调系统末端设备包括装配式空调机组和风机盘管,其主要的零部件包括风机机组,表冷器,加热器,加湿器,除湿器,空气过滤器,空气分配器等。



(二)空调机组:

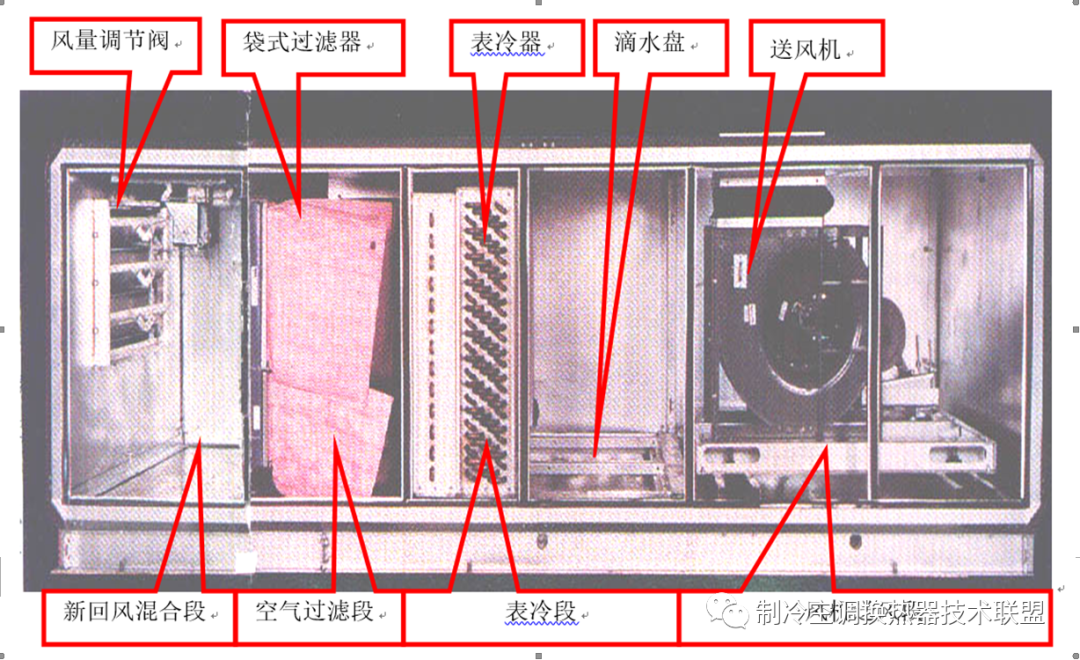

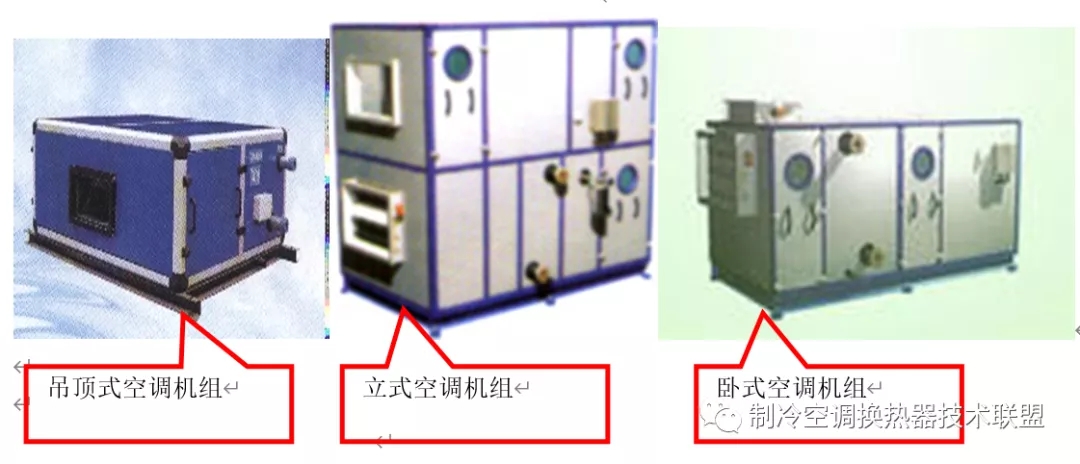

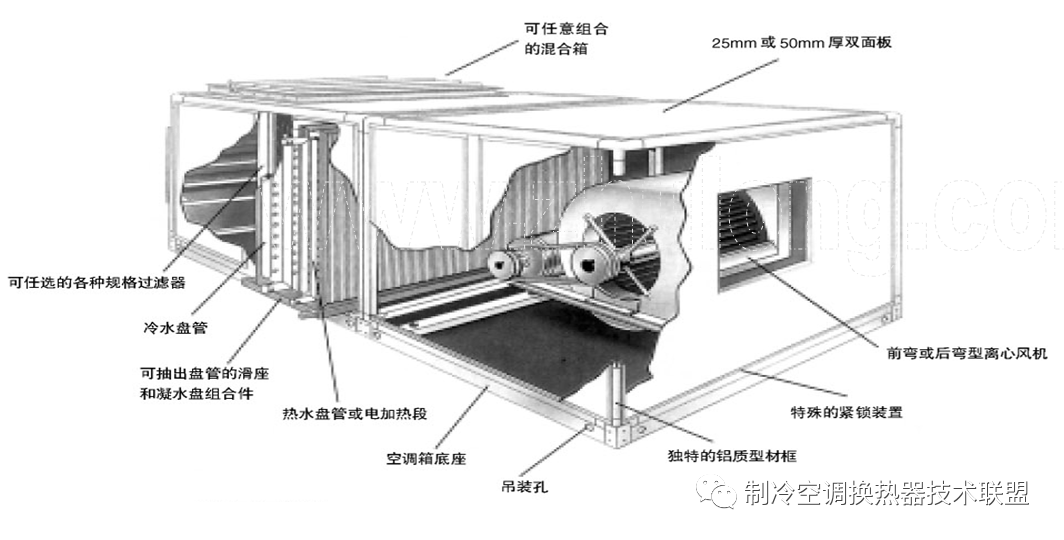

如图所示即为装配式空调机组,是将各种空气处理设备及风机、风量调节阀等制成带箱体的单元体,这些单元体可根据工程需要由设计人员进行组合,成为一组能实现各种空气处理要求的装配式空调机。


如图所示即为装配式空调机组,是将各种空气处理设备及风机、风量调节阀等制成带箱体的单元体,这些单元体可根据工程需要由设计人员进行组合,成为一组能实现各种空气处理要求的装配式空调机。

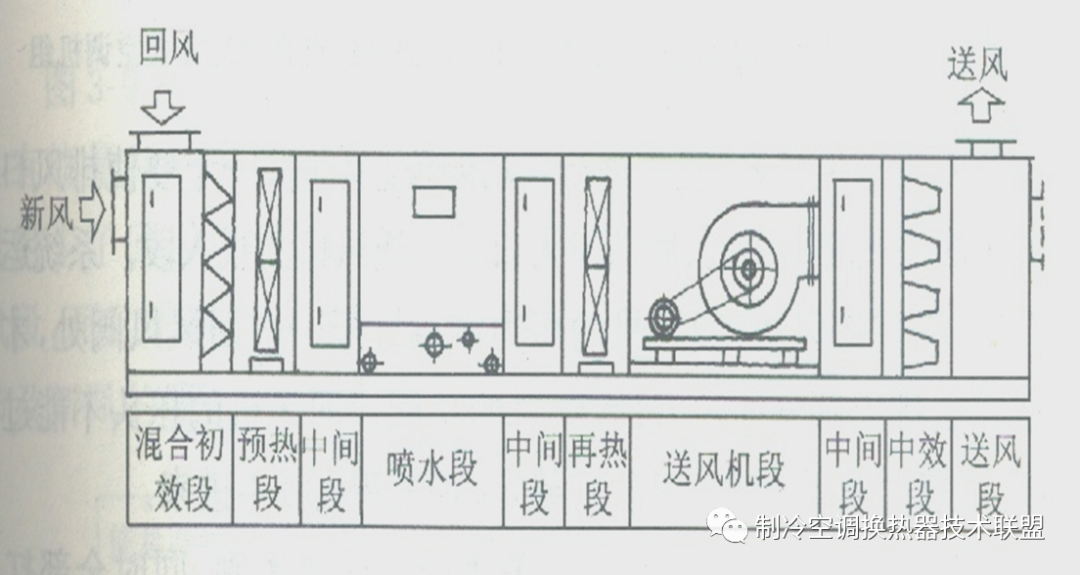

装配式空调机组有卧式的、立式的、角度式以及叠置式的多种结构形式。选用装配式空调机组时,应根据空调系统所需总风量和系统总冷负荷以及空调机房面积大小选配合适型号和结构的空调机组。

(二)风机盘管:
(1)半集中式空调系统的概念
半集中式空调系统除了有集中的空气处理室外,还在空调房间内设有二次空气处理设备。这种对空气的集中处理和局部处理相结合的空调方式,克服了集中式空调系统空气处理量大,设备、风道断面积大等缺点,同时具有局部式空调系统便于独立调节的优点。半集中式空调系统因二次空气处理设备种类不同而分为风机盘管空调系统和诱导器系统。其中新风加风机盘管系统为最长用的半集中式空调系统。如图

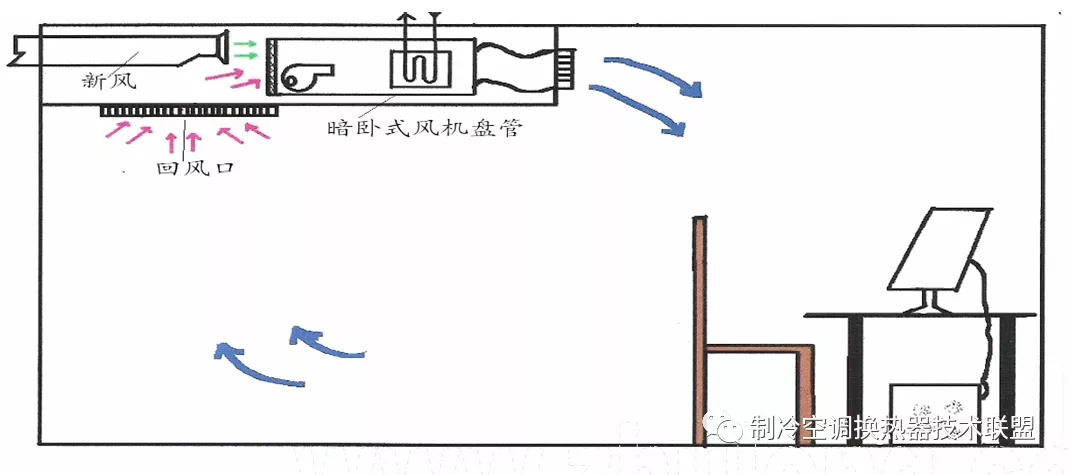

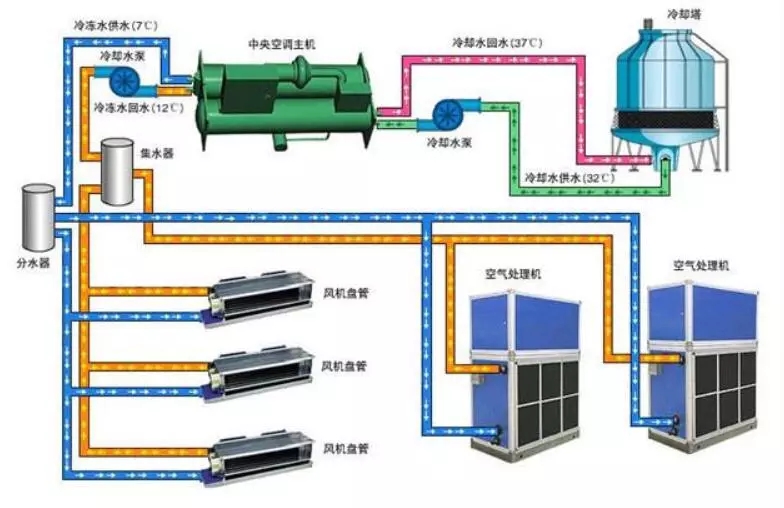

经处理的新风通过新风送风管送到房间,室内的风同过回风口与送入的新风混合再经过风机盘管处理,达到要求后再送入房间,这样不断的循环,达到房间的使用要求。


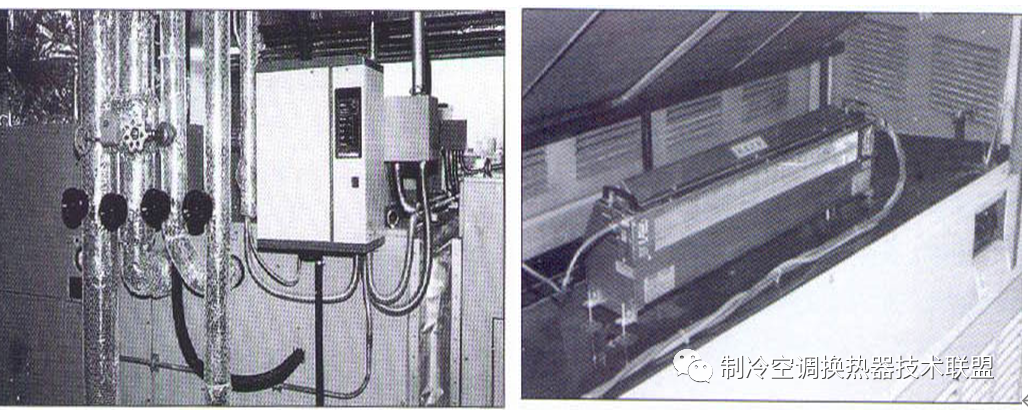

(2)风机盘管:

风机盘管空调系统由风机盘管、新风机组、送风管道以及控制阀门等组成。

其中风机盘管、新风机组常称为末端设备,他们共同构成半集中式空调系统

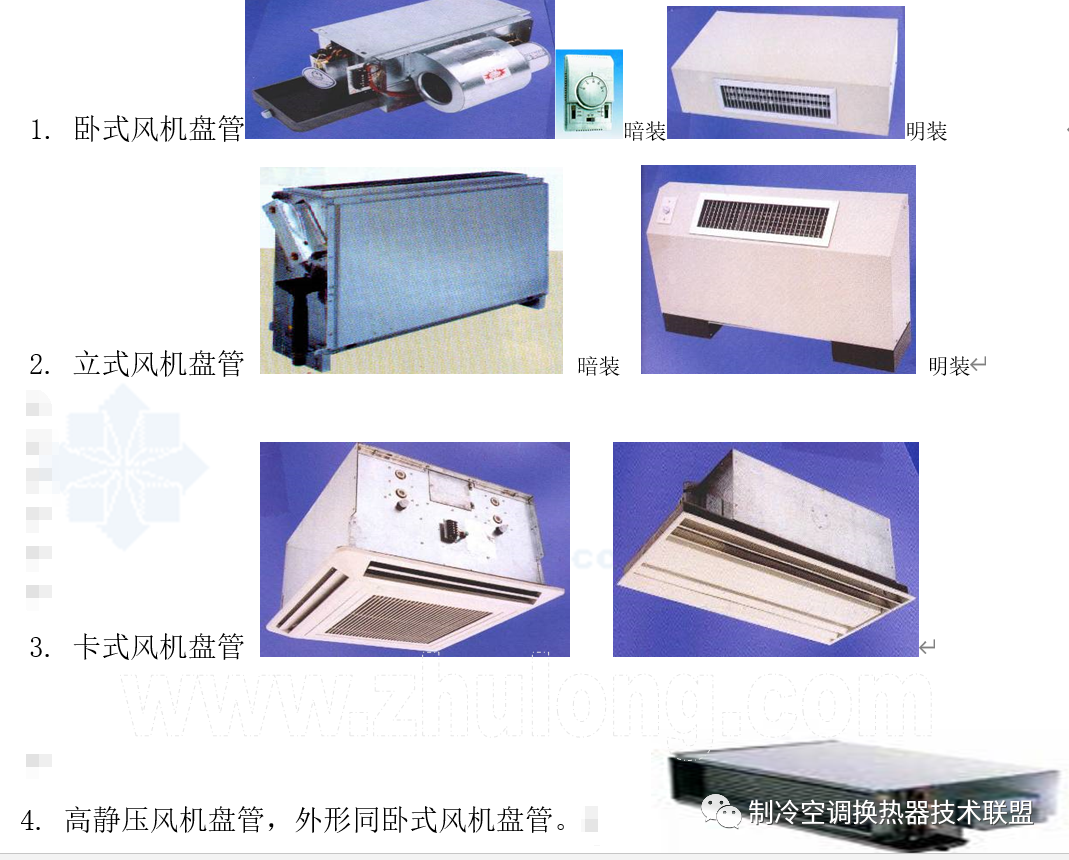

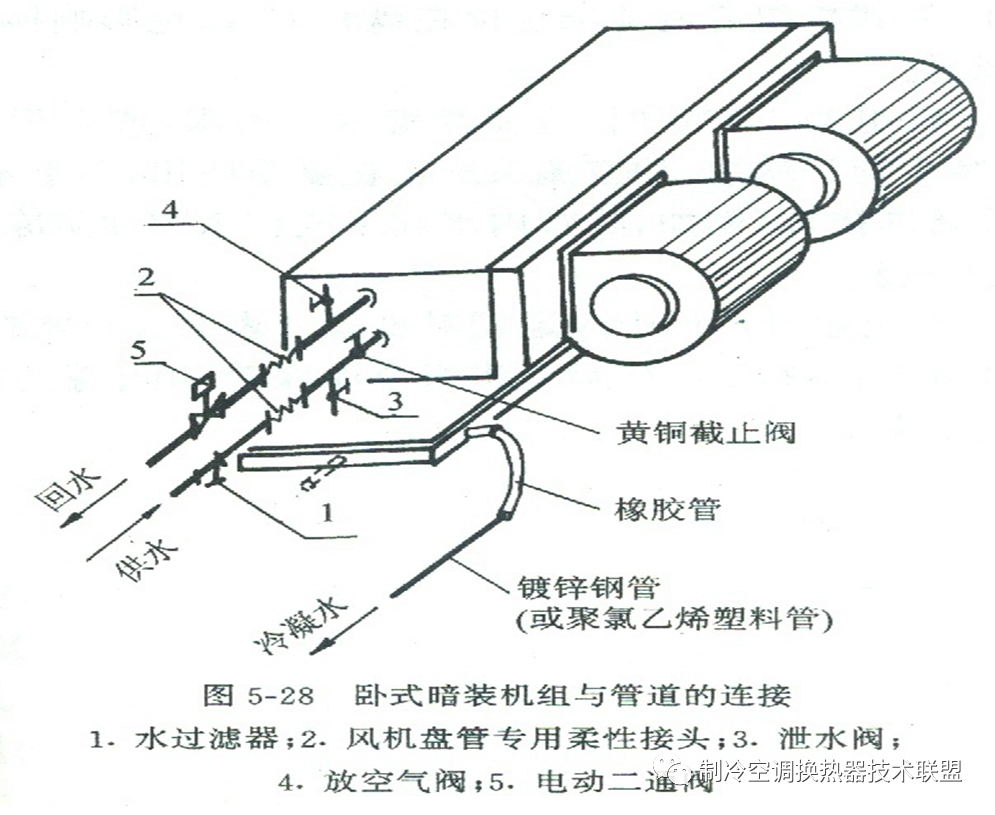

1、风机盘管的种类


2、风机盘管的零部件
(1)风机盘管电机图   (2)风机盘管表冷器   (3)风机盘管叶轮,蜗壳   (4)风机盘管滴水盘
(三)空调末端设备的零部件

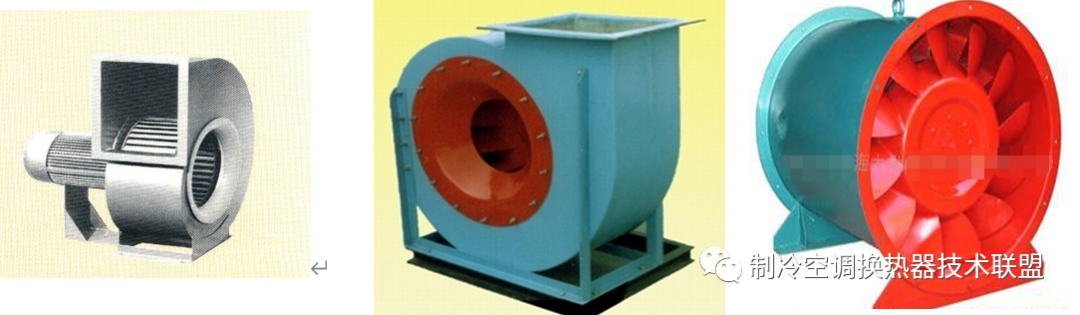

1、风机机组


2、表冷器

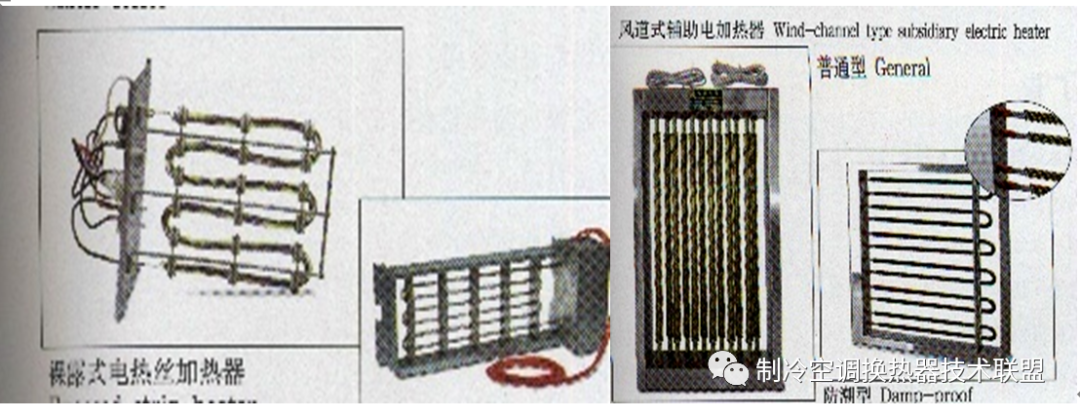

18.png3、加热除湿器


4、加湿器


5、空气过滤器

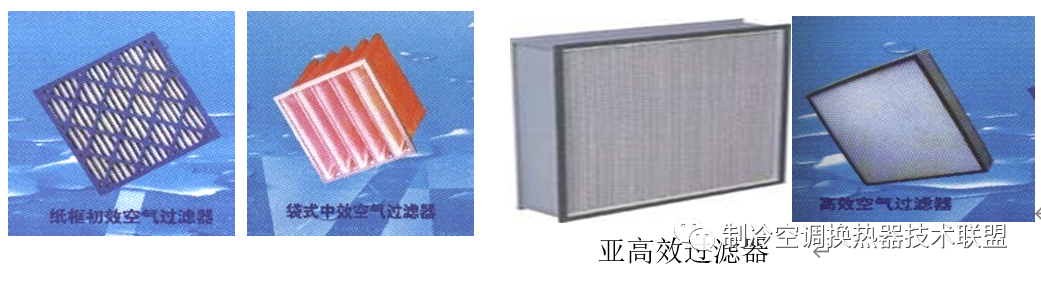

空气过滤器按过滤灰尘微粒的大小可分为粗效过滤器,中效过滤器,亚高效过滤器,高效过滤器。按外形特征可分为板式过滤器,袋式过滤器,卷轴式过滤器。

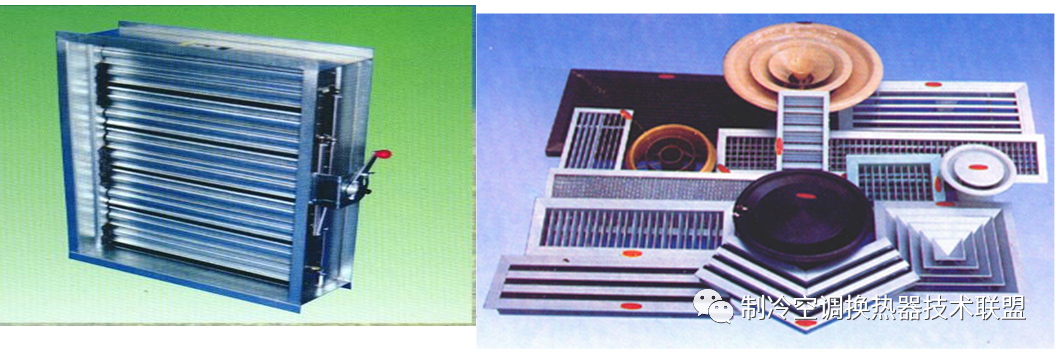

6.空气分配器:包括各种形式的风阀及送、回风口
