资深工程师整理:中央空调系统一文全知道!(二)

2020-07-20 09:05
2

第三章:中央空调水系统简介


1、中央空调水系统工作原理:


空调水系统可分为开式系统和闭式系统两种形式,如图所示;开式系统的末端水管是与大气相通的(左侧),而闭式系统的管路并不与大气相通(右侧)。通常的水系统循环包括冷冻水系统循环和冷却水系统循环。


(1)、冷冻水系统循环:对于采用压缩式冷水机组和换热器的系统,冷(热)水可不作水质处理,因为一般无结垢可能,即使有少量结垢对防止电化学蚀应一定的保护作用;
对于采用溴化锂吸收式冷温水机组的系统,按照生产厂家的要求,宜采用软化水,有的工程设置钠离子交换器,也有设置电子水处理设备的。

(2)、冷却水系统循环:空调冷却水系统是指由冷水机组的冷凝器、冷却塔、冷却水箱和冷却水循环泵等组成的循环冷却水系统。



2、冷却塔

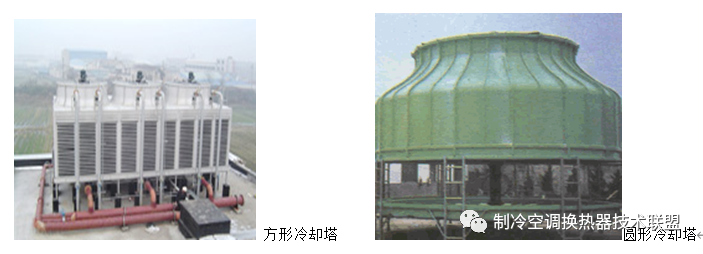

冷却塔是循环冷却水系统中的一个重要设备。有逆流式冷却塔、横流式冷却塔、射流式冷却塔、蒸发式冷却塔等四种类型,常用的是逆流式冷却塔(圆形、方形)、横流式冷却塔(圆形、方形)两种。


3.冷却塔及冷却塔系统运行原理

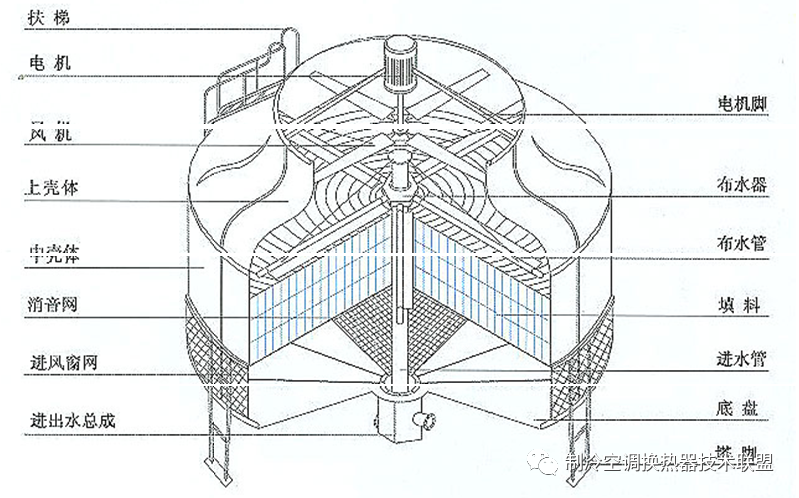

4、 圆形逆流式玻璃钢冷却塔

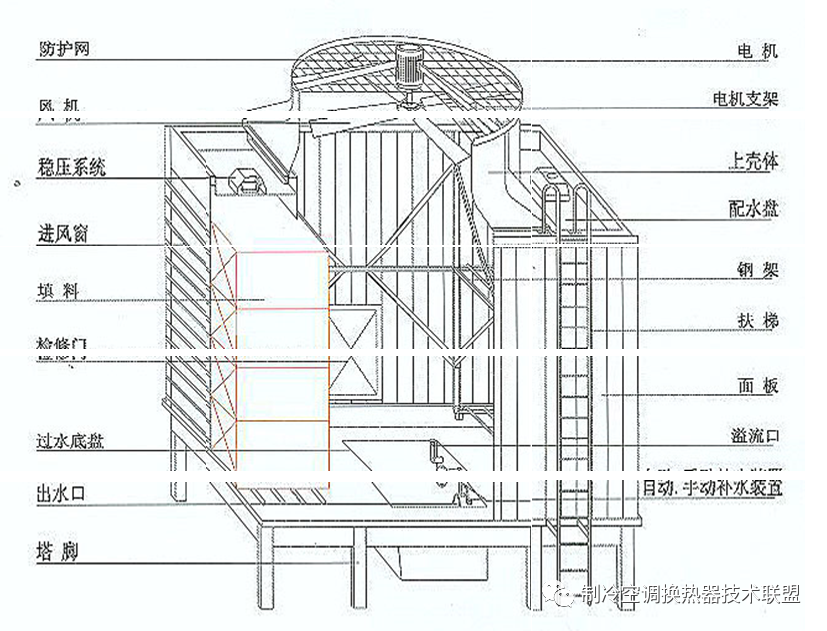

5、方形横流式玻璃钢冷却塔

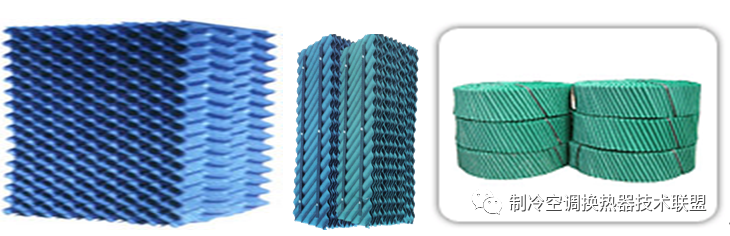

6、冷却塔塔填料
